Máquina de formação de flange

Porque escolher-nos

Equipe profissional

Obtivemos os certificados ISO9001:2008, CE e etc. Assim, podemos fornecer o serviço mais profissional para clientes com anos de experiência e equipes profissionais de serviço completo.



Serviço de rastreamento de carga

Temos um excelente sistema de serviço de rastreamento, que pode promover que as mercadorias cheguem ao seu destino com segurança e rapidez. Os clientes podem verificar o status do envio das mercadorias a qualquer momento por meio do nosso serviço de rastreamento de carga.

Controle de qualidade

Para cada processo, temos padrões de inspeção rigorosos e sempre insistimos que qualidade é vida.

Preço competitivo

Temos uma equipe profissional de compras e custos, tentando reduzir custos e lucros e fornecer a você um bom preço.

O que é máquina de formação de flanges



Uma máquina de conformação de flanges é um tipo de maquinário de conformação de chapas metálicas que é usado para criar flanges em chapas ou placas de metal. Essas máquinas vêm em vários designs e configurações, mas geralmente operam prendendo uma folha de metal entre duas matrizes e aplicando pressão para moldá-la no formato de flange desejado. O flange resultante pode ser usado para vários propósitos, como enrijecer uma estrutura ou criar uma vedação entre duas superfícies. As máquinas de conformação de flanges podem ser manuais ou automatizadas e podem lidar com uma variedade de espessuras e materiais, de finas chapas de alumínio a grossas chapas de aço.

First 123 Last 1/3
Benefícios da máquina de formação de flanges


Tamanho pequeno e peso leve
Esta máquina tem as características de estrutura compacta, tamanho pequeno e peso leve porque não só adota a estrutura de transmissão de nova tecnologia, o eixo de entrada e o eixo de saída estão no mesmo eixo, mas também tem uma conexão direta com o motor.



Alta eficiência mecânica, poucas falhas e longa vida útil
As principais peças de transmissão da máquina são feitas de aço ligado de alta qualidade, e o rolamento da extremidade do rolo de trabalho é suportado pelo rolamento produzido com tecnologia estrangeira, que tem uma grande capacidade de rolamento e reduz a perda de potência causada pelo atrito. Portanto, a máquina tem bom desempenho mecânico, boa resistência ao desgaste e atrito de rolamento, por isso tem menos falhas e longa vida útil.



Operação confiável e estável
Esta máquina é engatada por vários dentes durante a transmissão, para que possa operar de forma estável e confiável com baixo ruído.



Desmontagem conveniente e fácil manutenção
Sua máquina adota estrutura geral, design razoável, forte rigidez, desmontagem simples e fácil manutenção.


Quais são as aplicações da máquina de conformação de flanges

01/

Indústria de HVAC (aquecimento, ventilação e ar condicionado)
As máquinas de formação de flanges são amplamente utilizadas para a fabricação de dutos de ar, dutos de ar condicionado e dutos de ventilação. Essas máquinas são capazes de produzir flanges de diferentes formas e tamanhos, que são essenciais para conectar dutos.

02/

Indústria automobilística
As máquinas de formação de flanges são usadas para fabricar vários componentes de automóveis, como sistemas de exaustão, sistemas de freios e tanques de combustível. Bordas flangeadas fornecem um encaixe firme e seguro, o que é importante para garantir a segurança e a longevidade dos veículos.

03/

Indústria aeroespacial
As máquinas de conformação de flanges são usadas para fabricar componentes para motores de aeronaves, como tubos flangeados, canos e vasos de pressão. A precisão e a exatidão das máquinas de conformação de flanges são críticas para produzir componentes com padrões de alto desempenho.

04/

Indústria de construção
As máquinas de conformação de flanges são usadas para fabricar componentes estruturais, como vigas, colunas e suportes, que exigem bordas flangeadas para conexão com outros componentes.

05/

Indústria de móveis
As máquinas formadoras de flanges são usadas para fabricar componentes de móveis de metal, como cadeiras, camas, mesas e armários.

06/

Indústria de fabricação de equipamentos
As máquinas de conformação de flanges são usadas para produzir peças metálicas para equipamentos como geradores, bombas, turbinas, compressores e muito mais.


Parâmetros básicos da máquina de conformação de flange

Dimensão total

A máquina mede 2.700 mm de comprimento, 700 mm de largura e 1.100 mm de altura.

Peso

A máquina pesa aproximadamente 850 quilos.

Modelo Redutor

A máquina utiliza um redutor RV110 com uma relação de transmissão de 25-30.

Potência do motor

O motor tem uma potência de saída de 3 kW.

Material aplicável

A máquina foi projetada para trabalhar com chapas galvanizadas comuns com espessura de 0,6 mm a 1,2 mm.

Velocidade de trabalho

Em média, a máquina opera a uma velocidade de cerca de 14 metros por minuto.

Limitação de comprimento

Não há limite para o comprimento do material que pode ser processado pela máquina.

Precisão do produto

O erro de tamanho não excede ±0.6mm, e o erro de ângulo não excede ±2 graus.

Componentes da máquina de formação de flanges

1

Sistema de alimentação:O sistema de alimentação da máquina de conformação de flange é responsável por fornecer a matéria-prima para o processo de conformação. Ele normalmente inclui um desbobinador, um dispositivo de nivelamento e um rolo de alimentação.

2

Sistema de formação:O sistema de formação utiliza tecnologia de conformação de rolos para moldar a matéria-prima no perfil de flange desejado. Os rolos são cuidadosamente projetados para criar o formato e as dimensões precisas necessárias para a aplicação específica.

3

Sistema de corte:Uma vez que o flange foi formado, o sistema de corte o separa do resto do material. Este sistema pode incluir uma tesoura ou lâmina de corte, que pode ser mecânica ou hidráulica.

4

Sistema de controle:O sistema de controle gerencia todo o processo de produção, incluindo os sistemas de alimentação, formação e corte. Ele inclui um PLC (Controlador Lógico Programável) e um HMI (Interface Homem-Máquina) para monitorar e controlar parâmetros da máquina, como velocidade, tensão e comprimento de corte.

5

Sistema de suporte:O sistema de suporte inclui a estrutura, os rolos e os rolamentos que mantêm o sistema de conformação no lugar e fornecem estabilidade durante o processo de conformação e corte.

6

Sistema hidráulico:O sistema hidráulico aciona o sistema de corte e fornece a pressão necessária para que o sistema de conformação funcione efetivamente. Ele inclui uma bomba, um motor e várias válvulas e cilindros.

7

Sistema elétrico:O sistema elétrico inclui toda a fiação, sensores, interruptores e motores necessários para alimentar a máquina. Ele também inclui recursos de segurança, como botões de parada de emergência e proteções de segurança para proteger os operadores de acidentes.

Auto Duct Line Pipe Making Machine

Como funciona uma máquina de conformação de flanges





Preparação do material

Primeiro, o operador precisa preparar a placa de metal, geralmente usando chapa galvanizada ou de aço inoxidável. O tamanho e a espessura da placa devem atender aos requisitos do projeto.

Alimentação de folhas

Coloque a chapa metálica no dispositivo de alimentação da máquina de conformação de flanges e garanta a posição e o posicionamento precisos da chapa.

Posicionamento e modelagem

A máquina de formação de flange localiza a chapa metálica na posição correta por meio do dispositivo de posicionamento. Então, por meio de usinagem, a chapa metálica é prensada, cortada e flangeada por rolos ou ferramentas de corte para formar gradualmente o formato e a estrutura da flange.

Ajuste de rolo ou ferramenta

De acordo com a espessura da chapa metálica e o formato desejado do flange, a posição, o ângulo e o espaçamento do rolo ou ferramenta precisam ser ajustados para garantir precisão e consistência no processo de conformação.

Conclusão de formação

Após uma série de operações de laminação, corte e flangeamento, a chapa metálica finalmente forma um formato de flange completo. O princípio de funcionamento da máquina de formação de flange é baseado na ação da força mecânica. A chapa metálica é processada e formada por rolos ou ferramentas de corte e, finalmente, o flange é formado. Todo o processo requer que os operadores ajustem de acordo com os requisitos de projeto e equipamentos para garantir a precisão e a qualidade do posicionamento, processamento e formação da chapa metálica.

Instruções de operação de segurança da máquina de conformação de flange


Familiarizado com o manual de operação

Antes de operar a máquina de formação de flange, você deve ler e entender cuidadosamente o manual de operação do equipamento. A familiaridade com as funções, desempenho, procedimentos operacionais e requisitos de segurança do equipamento é a base para garantir uma operação segura.

Equipamento de proteção pessoal

Durante a operação, os operadores devem usar equipamento de proteção individual apropriado, incluindo óculos de proteção, protetores auriculares ou abafadores de ouvido, luvas de trabalho e calçados antiderrapantes. Esses equipamentos podem proteger efetivamente os operadores de possíveis danos.

Inspeção de equipamentos

Uma inspeção abrangente do equipamento deve ser realizada antes de usar a máquina de formação de flange. Certifique-se de que todas as proteções de segurança, dispositivos de proteção e fixadores estejam intactos e que as peças operacionais sejam flexíveis e confiáveis. Se qualquer anormalidade ou dano for encontrado, ele deve ser reparado ou substituído imediatamente.

Segurança elétrica e de energia

Certifique-se de que a conexão de energia da máquina de formação de flange esteja correta e estável e atenda aos requisitos de segurança. É proibido operar o equipamento em um ambiente úmido para evitar o perigo de choque elétrico. Evite usar cabos e plugues danificados ou envelhecidos.

Preparação do material

Prepare a chapa metálica necessária antes da operação e garanta que ela atenda aos requisitos da especificação. Verifique o tamanho, a espessura e a qualidade da superfície da chapa para garantir que ela seja adequada para conformação e que não haja defeitos ou deformações graves.

Habilidades operacionais

De acordo com as instruções do manual de operação, defina e ajuste corretamente os parâmetros e o modo de trabalho da máquina de conformação de flange. Certifique-se de que as ferramentas, rolos e moldes estejam instalados corretamente e realize a lubrificação e a manutenção necessárias. Siga as etapas corretas da operação para evitar erros de operação e ações perigosas.

Dicas de manutenção para máquina de formação de flange





Limpeza regular
A limpeza regular da máquina de formação de flanges é essencial para remover quaisquer detritos, poeira ou sujeira que possam ter se acumulado durante o processo de produção. Use um pano limpo ou escova para limpar a superfície da máquina e evite usar água ou outros agentes de limpeza que possam danificar o equipamento.



Lubrificação
A lubrificação adequada das peças móveis da máquina de formação de flanges é crucial para seu funcionamento suave. Certifique-se de usar lubrificantes de alta qualidade recomendados pelo fabricante.



Alinhamento
O alinhamento dos componentes da máquina de conformação de flanges, como rolos, cortadores e cabeçotes de conformação, é crítico para seu desempenho ideal. Verifique se há desalinhamento ou desgaste de peças e ajuste ou substitua-as conforme necessário.



Inspeção regular
Inspeções regulares da máquina de formação de flange ajudarão a detectar quaisquer problemas logo no início e evitar reparos dispendiosos. Fique de olho em quaisquer sinais de desgaste, danos ou desalinhamento de peças e resolva-os imediatamente.



Treinamento do Operador
O treinamento adequado dos operadores da máquina é necessário para evitar qualquer acidente durante a operação. Certifique-se de que os funcionários que manuseiam o equipamento sejam adequadamente treinados e estejam cientes dos protocolos de segurança.



Manutenção preventiva
Implementar um programa de manutenção preventiva pode ajudar a estender a vida útil da máquina de conformação de flanges e evitar quebras. Programe verificações regulares, limpeza, lubrificação e outras tarefas de manutenção de acordo com as recomendações do fabricante.

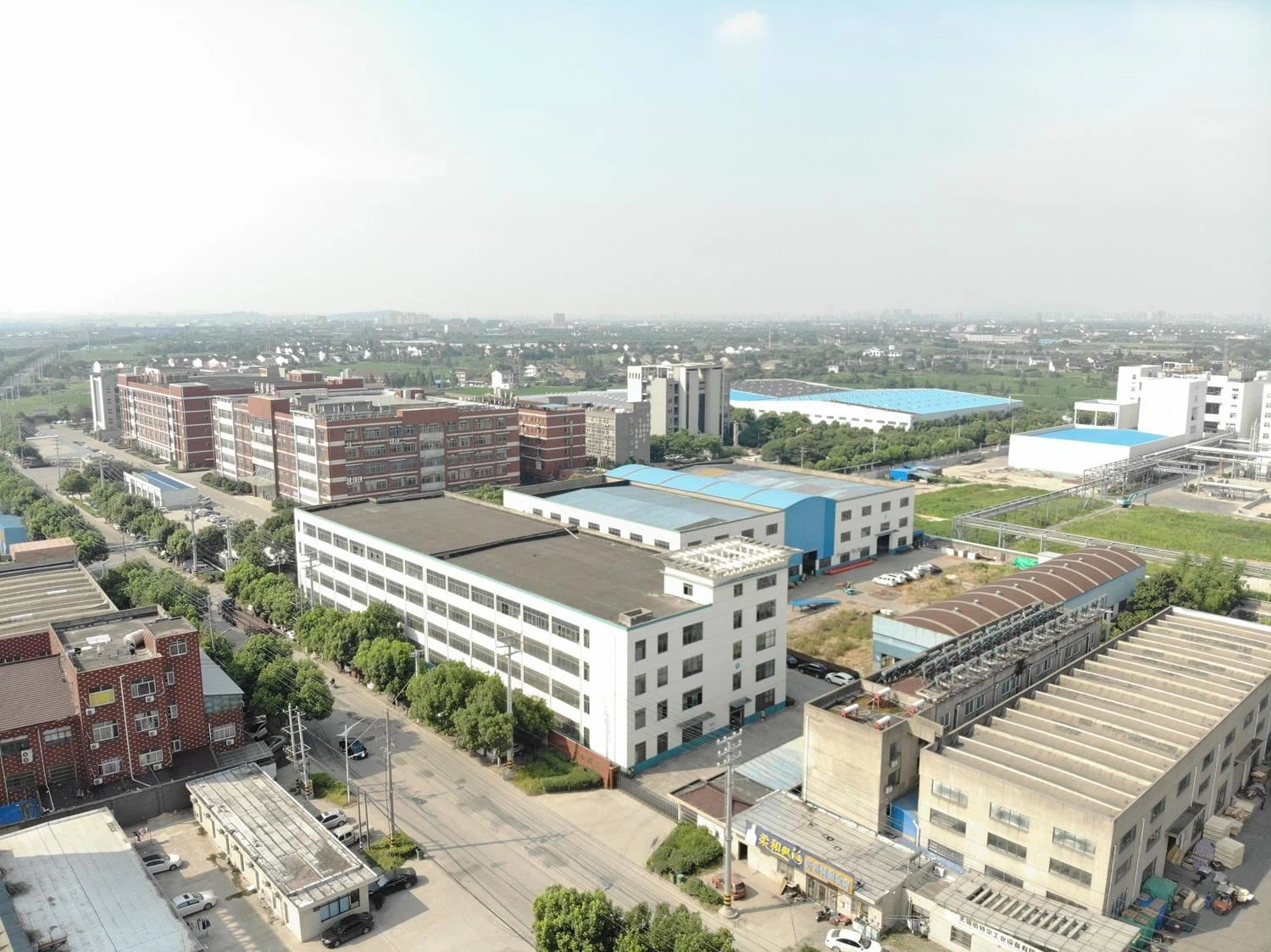

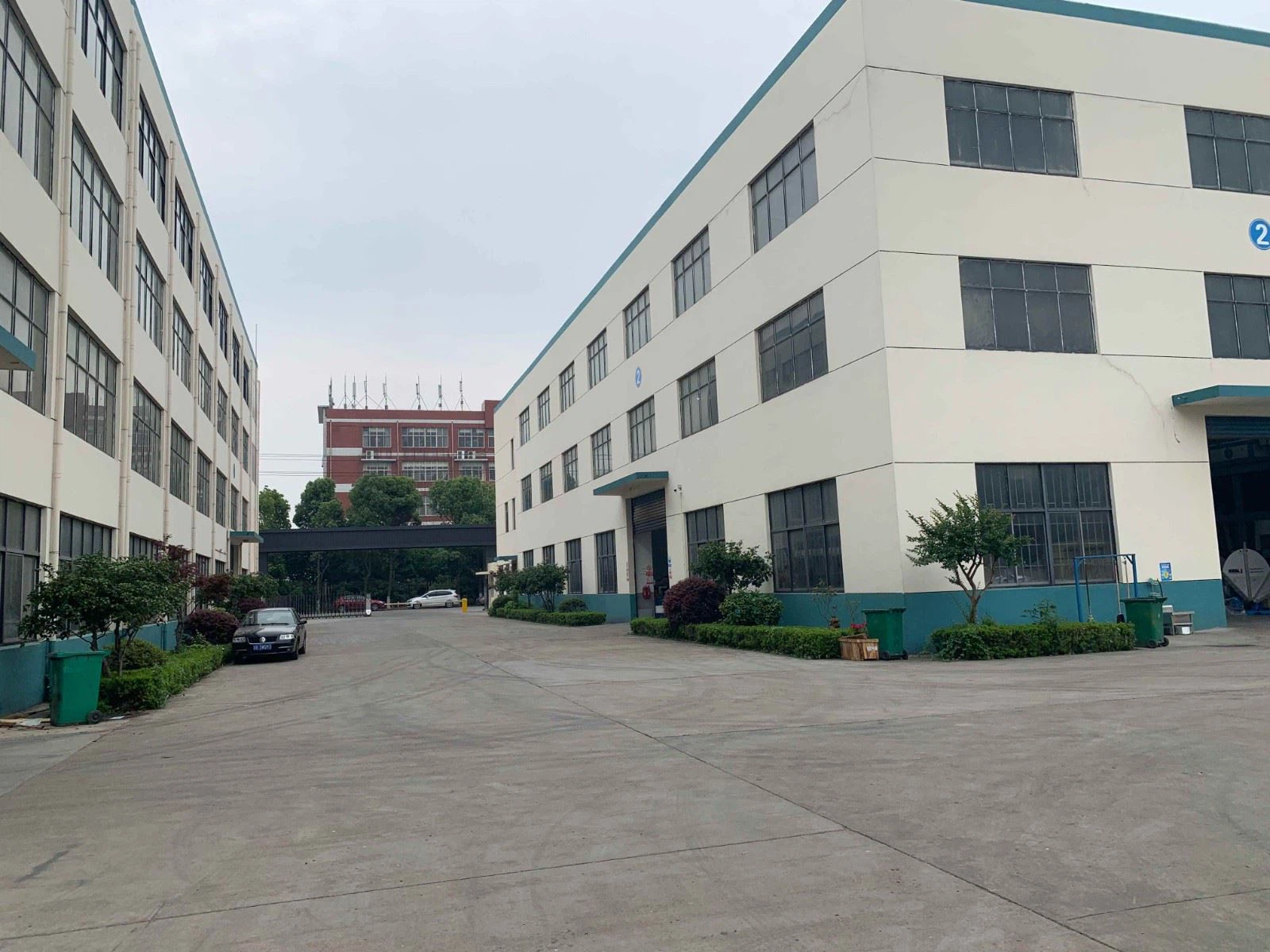

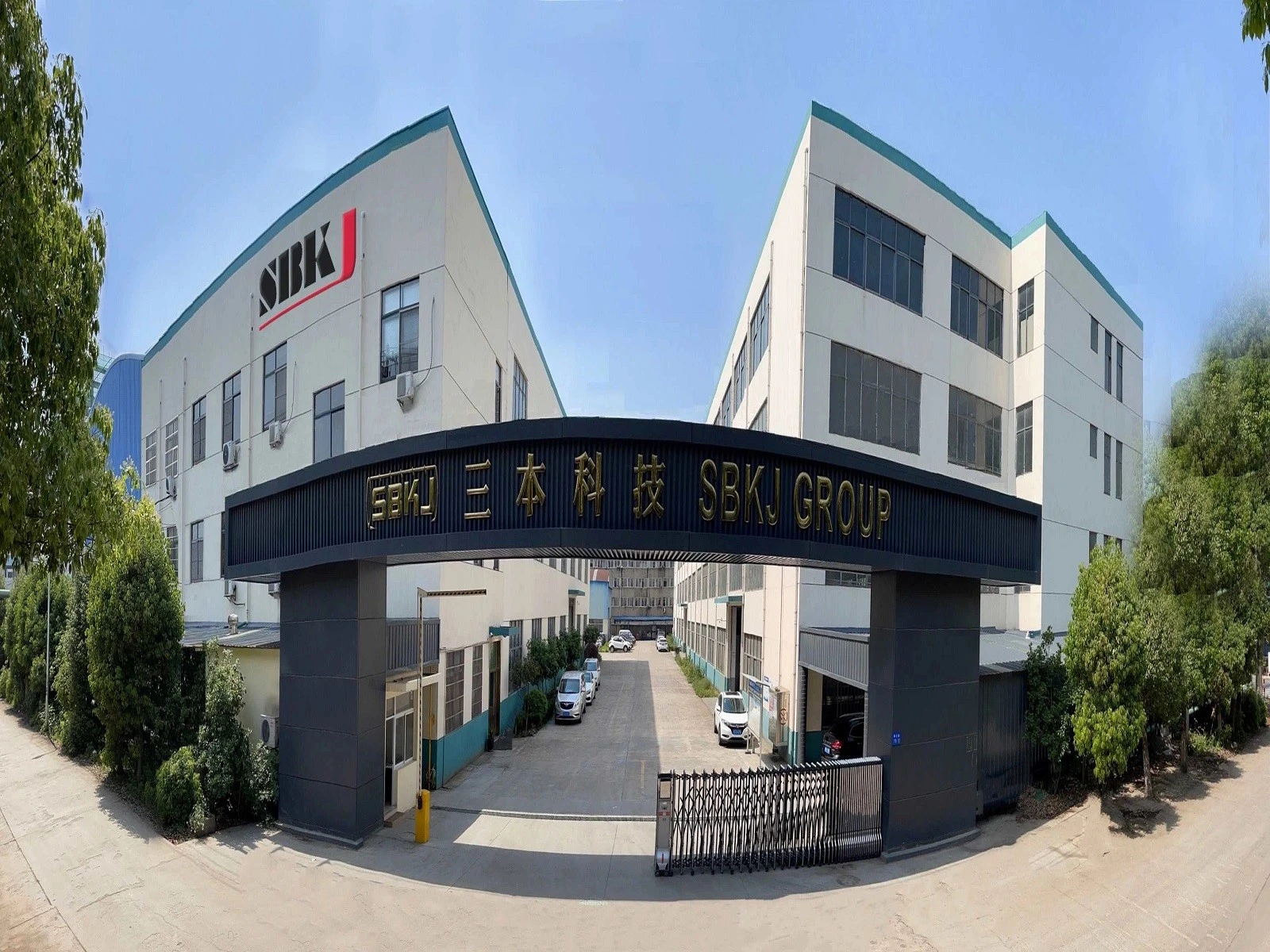

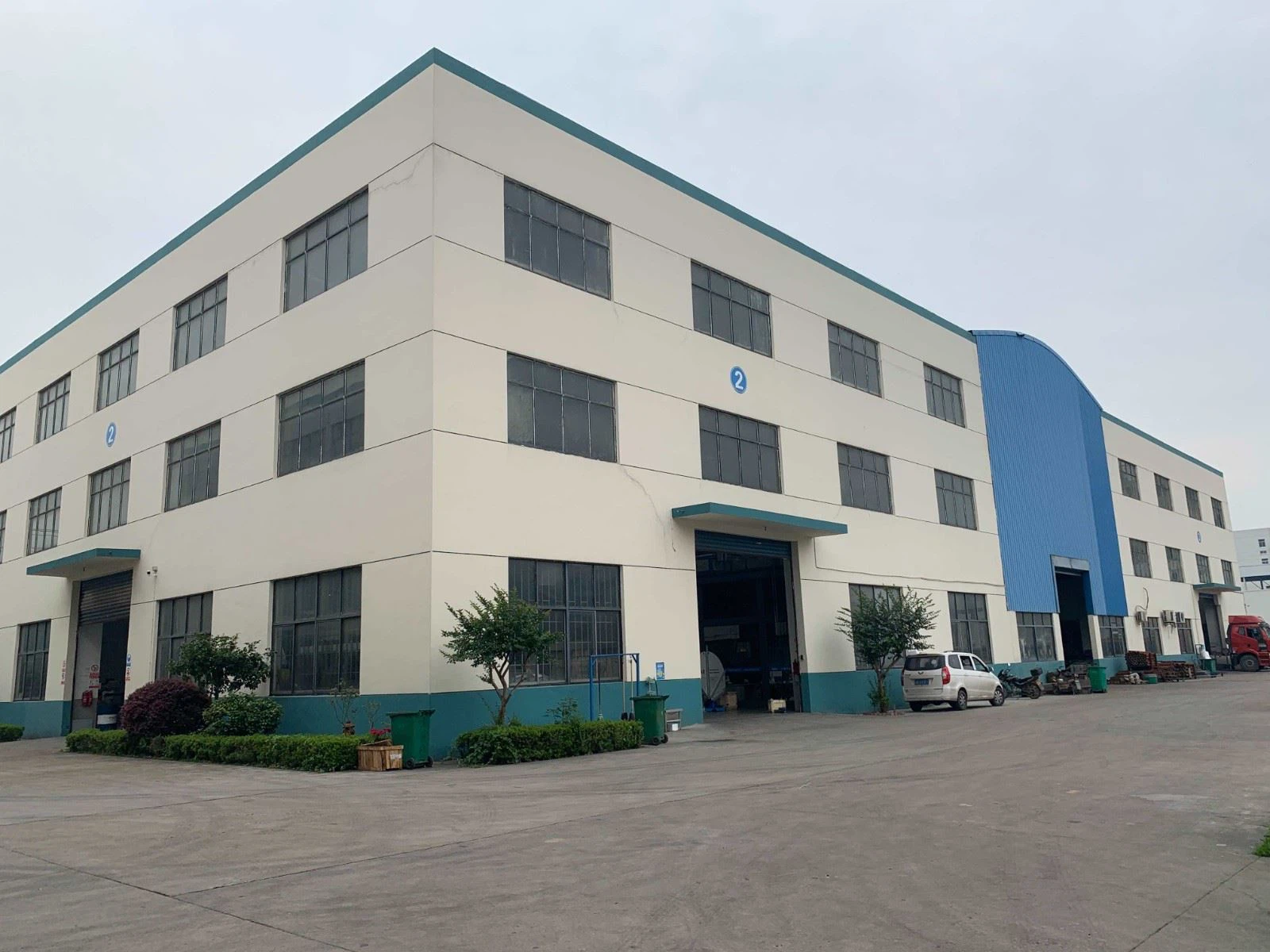

Nossa fábrica


SBKJ GROUP, um fornecedor profissional de máquinas de fabricação de dutos HVAC. Os produtos consistem principalmente em linha de produção de dutos automática, máquina de fabricação de dutos retangulares e máquina de formação de dutos redondos/espirais. A pesquisa e o desenvolvimento da SBKJ são a pedra angular para nossos formadores de tubos automáticos que produzem um duto de maior qualidade com custos de produção reduzidos. A SBKJ é estabelecida como a principal e líder inovadora na fabricação de DUTOS ESPIRAIS com o desenvolvimento é a pedra angular para nossos formadores de tubos automáticos que produzem um duto de maior qualidade com custos de produção reduzidos. A SBKJ é estabelecida como a principal e líder inovadora na fabricação de DUTOS ESPIRAIS com várias invenções patenteadas, como o Flying Slitter e o Flying crimper. Além disso, o serviço OEM está disponível.



202203250958487a65b51d0d494a7bb950524298dea265
202203251039228aca555ab0ba498896e87d49eccf1e1d
202203251040431d0480259e054ad7a648af33a939c0e1
2022032510394175ece4ee1f7e42f294ddd3c6792fde64
fábrica




productcate-800-570




Perguntas frequentes

P: O que é uma máquina formadora de flanges?

A: Uma máquina de conformação de flange é um tipo de máquina usada para dobrar e moldar chapas metálicas em peças flangeadas. A máquina usa pressão hidráulica ou mecânica para moldar o metal em um formato específico.

P: Quais são as aplicações de uma máquina formadora de flanges?

R: Uma máquina de formação de flange é usada na fabricação de vários produtos, como dutos HVAC, sistemas de exaustão e outros produtos de metal que exigem uma borda flangeada. Uma máquina de formação de flange é um dispositivo usado em metalurgia para criar um flange em uma folha de metal. O flange pode ser usado para uma variedade de propósitos, como unir duas peças de metal ou adicionar resistência a um painel de metal.

P: Quais são os tipos de máquinas formadoras de flanges disponíveis no mercado?

R: Os tipos de máquinas formadoras de flanges disponíveis no mercado são operadas manualmente, mecânicas, hidráulicas e pneumáticas. As máquinas formadoras de flanges geralmente podem trabalhar com uma variedade de materiais, incluindo aço, alumínio, cobre e outras ligas.

P: Quais fatores devem ser considerados ao selecionar uma máquina de conformação de flanges?

R: Os fatores que devem ser considerados ao selecionar uma máquina de conformação de flanges são a capacidade de produção, a espessura da chapa metálica, o tipo de flange necessário e o orçamento.

P: Quais medidas de segurança devem ser tomadas ao operar uma máquina formadora de flanges?

R: As medidas de segurança que devem ser tomadas durante a operação de uma máquina de conformação de flanges incluem usar equipamento de proteção adequado, como luvas e óculos de segurança, garantir que a máquina esteja corretamente aterrada e manter a área de trabalho limpa e livre de perigos. Além disso, os funcionários devem ser treinados sobre como usar a máquina com segurança.

P: Qual manutenção é necessária para uma máquina de conformação de flanges?

R: Manutenção regular, como lubrificação, limpeza da máquina e verificação de quaisquer sinais de desgaste, é necessária para que uma máquina de conformação de flange funcione eficientemente. As instruções do fabricante devem ser seguidas cuidadosamente para garantir que a máquina opere conforme o esperado.

P: Qual é a vida útil de uma máquina de conformação de flanges?

R: A vida útil de uma máquina de conformação de flanges depende de vários fatores, como uso, manutenção e qualidade da máquina. Em geral, uma máquina bem conservada pode durar vários anos. Usar uma máquina de conformação de flanges pode ajudar a aumentar a produtividade, reduzindo a quantidade de tempo e esforço necessários para criar flanges manualmente. Também pode ajudar a garantir formas de flange consistentes e precisas.

P: Quais são os problemas comuns que podem surgir durante a operação de uma máquina de conformação de flanges?

R: Problemas comuns que podem surgir durante a operação de uma máquina de conformação de flanges incluem desalinhamento da chapa metálica, desgaste excessivo da máquina e problemas com componentes hidráulicos ou mecânicos. Manutenção regular e uso adequado podem minimizar a probabilidade desses problemas ocorrerem.

P: Como escolher a máquina formadora de flanges certa para minhas necessidades?

R: Ao escolher uma máquina de conformação de flanges, considere fatores como o tamanho da máquina, os materiais com os quais ela pode trabalhar e o tipo e a complexidade dos flanges que ela pode criar. Também é importante considerar a fonte de energia da máquina e quaisquer recursos adicionais que ela possa oferecer.

P: Quais são os benefícios de usar uma máquina de conformação de flanges?

R: Os benefícios de usar uma máquina de conformação de flange incluem maior eficiência, precisão e consistência no processo de fabricação. Isso pode resultar em menores custos de fabricação e produtos de maior qualidade.

P: Que tipos de máquinas formadoras de flanges estão disponíveis?

R: Há vários tipos de máquinas de conformação de flanges disponíveis, incluindo modelos pneumáticos, hidráulicos e elétricos. Cada tipo tem suas próprias características e benefícios exclusivos, dependendo das necessidades específicas do usuário.

P: Quais são as vantagens de usar uma máquina formadora de flanges?

R: As máquinas de conformação de flanges oferecem várias vantagens sobre os métodos manuais ou tradicionais de conformação de flanges. Elas são mais rápidas, mais eficientes e produzem resultados consistentes com menos trabalho necessário. Elas também permitem um alto grau de precisão e exatidão nos formatos de flanges produzidos.

P: Quais fatores devem ser considerados ao selecionar uma máquina de conformação de flanges?

R: Os fatores a serem considerados ao escolher uma máquina de conformação de flange incluem os materiais a serem conformados, o formato e o tamanho do flange necessários, o volume de produção e o espaço disponível no chão. Outros fatores podem incluir recursos da máquina, como alimentação automatizada de material, controle de computador ou opções de ferramentas.

P: Em quais aplicações as máquinas formadoras de flanges são usadas?

R: Uma máquina de conformação de flange é um tipo de máquina de conformação de chapas metálicas que é usada para dobrar chapas metálicas e dar a elas uma borda flangeada. Flanges podem ser produzidos em uma variedade de formas e tamanhos dependendo da aplicação. Máquinas de conformação de flanges são comumente usadas em fabricação de chapas metálicas, HVAC, indústrias automotivas e aeroespaciais, bem como na fabricação de dutos e sistemas de ventilação.

P: Qual é o processo de formação?

R: A conformação de um material visa dar a ele uma forma particular, seguindo uma série de técnicas específicas. Esse processo permite remodelar uma peça sem adicionar ou remover material na metalurgia. Os fabricantes podem realizá-lo graças a vários métodos. Flanging é uma tecnologia de colagem e conformação usada na conformação de chapas metálicas. Ao dobrar a borda de chapas metálicas usando uma máquina de flangeamento, o processo reforça a borda dobrada ou cria uma conexão composta por vários componentes.

P: Como uma máquina de conformação de flanges difere de outros tipos de máquinas de conformação?

R: As máquinas de conformação de flanges são projetadas especificamente para conformar flanges em chapas metálicas, enquanto outros tipos de máquinas de conformação podem ser usados ​​para diferentes tipos de operações de conformação, como dobra, vinco ou conformação.

P: Quais precauções de segurança devem ser tomadas ao usar uma máquina de conformação de flanges?

A: Operadores de máquinas de conformação de flanges devem usar equipamentos de proteção apropriados, como luvas e óculos de segurança. Eles também devem ser treinados sobre como operar a máquina com segurança e como responder a riscos potenciais.

P: Qual é um exemplo de uma máquina de conformação de flanges?

A: Neste processo, aplicamos tensões que podem ser na forma de tensão, compressão, cisalhamento, etc. para deformar a matéria-prima. Exemplos de processos de conformação são fabricação de chapas metálicas, forjamento, laminação, extrusão, trefilação, laminação de roscas, oscilação rotativa e assim por diante.

P: Qual é a diferença entre conformação e forjamento?

A: Tanto o forjamento quanto a conformação são projetados para manipular o tamanho e/ou o formato de peças de metal. A diferença entre eles é que o forjamento envolve o uso de golpes pressurizados para deformar peças de metal, enquanto a conformação envolve o uso de deformação mecânica.

P: Qual é a diferença entre o processo de conformação e usinagem?

A: As vantagens dos processos de conformação de metal incluem nenhum desperdício de matéria-prima, melhores propriedades mecânicas do produto e taxa de produção mais rápida. Usinagem é o processo de remoção do material na forma de cavacos por meio de uma ferramenta em forma de cunha.

Somos bem conhecidos como um dos principais fabricantes e fornecedores de máquinas de formação de flanges na China, caracterizados por produtos de qualidade e preço competitivo. Sinta-se à vontade para comprar máquinas de formação de flanges personalizadas feitas na China aqui de nossa fábrica.

Máquina de formação de flange estreita, máquina de formação de flange de ventilação, Máquina de formação de flang de rodas
